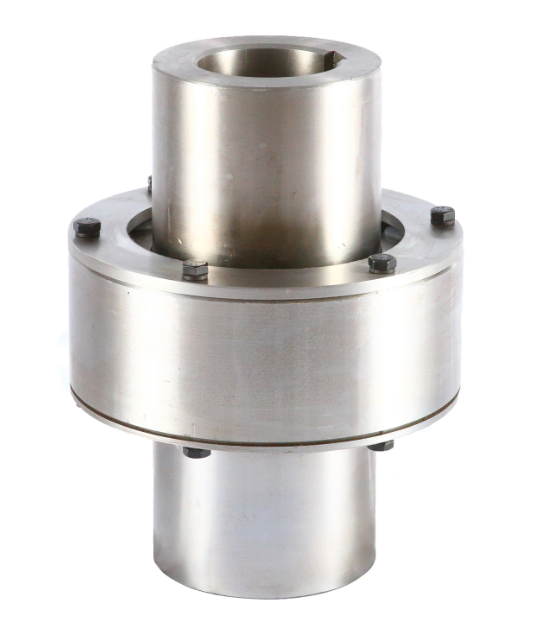

Accouplements élastiques Série LZ
Série LZ – Couple élevé
TAILLES 1-23

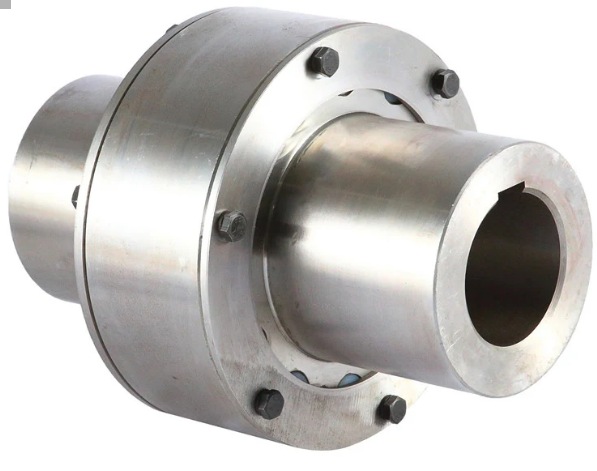

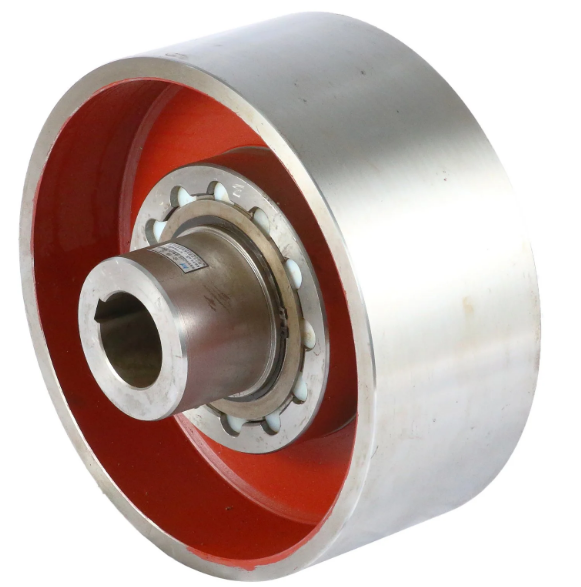

L’accouplement à engrenage à goupille élastique de haute qualité LZ utilise une tige en nylon pour tourner la goupille de colonne dans le trou opposé entre les deux demi-accouplements et la surface intérieure de la bague extérieure, et transfère le couple à travers la broche de colonne pour réaliser la connexion entre deux demi-accouplements. Il a une certaine capacité de compensation de décalage d’arbre et des performances d’absorption des chocs. L’accouplement à engrenages à goupilles élastiques de haute qualité LZ est symétrique et interchangeable, longue durée de vie, permettant un grand mouvement axial, et a les performances d’amortissement, d’amortissement, de résistance à l’usure, etc. Les trous d’arbre de la tête à deux essieux de l’accouplement de type goupille de la colonne élastique LZ sont tous des trous droits.

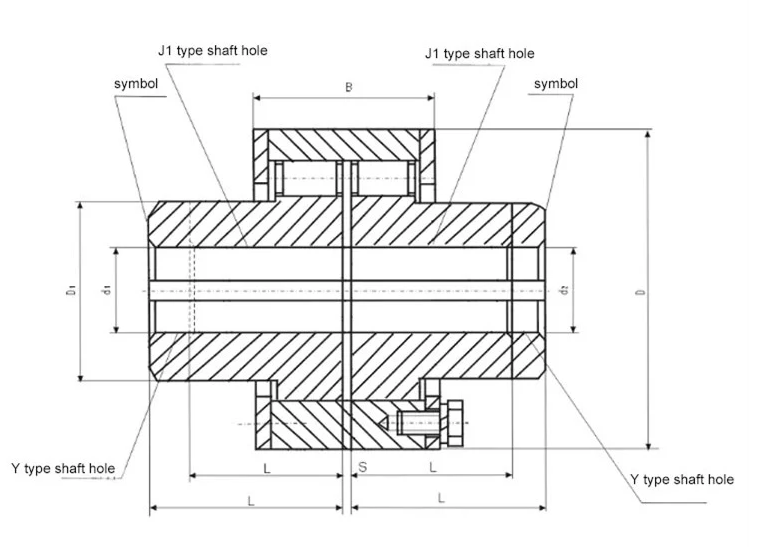

| ModèLe | Le couple nominal Amt Kn·M |
La vitesse (N) R/min |
Le diamètre de trou de l’arbre D |
La longueur du trou de l’arbre | D | D1 | B | S | Inertie rotative Kg·m2 |
La masse Kg |
| Type de type J1Y | ||||||||||
| L | ||||||||||
| LZ1 | 0.112 | 5000 | 12-24 | 27-52 | 76 | 40 | 42 | 2.5 | 0,001 | 1.67 |
| LZ2 | 0.25 | 5000 | 16-32 | 44-82 | 90 | 50 | 50 | 2.5 | 0,003 | 3.00 |
| LZ3 | 0.63 | 4500 | 25-42 | 44-112 | 118 | 65 | 70 | 3.0 | 0.12 | 7.31 |
| LZ4 | 1.8 | 4200 | 40-60 | 84-142 | 158 | 90 | 90 | 4 | 0,045 | 16.20 |
| LZ5 | 4.5 | 4000 | 50-80 | 84-172 | 192 | 120 | 90 | 4 | 0,108 | 27.02 |
| LZ6 | 8 | 3300 | 60-95 | 107-172 | 230 | 130 | 112 | 5 | 0,242 | 40.59 |
| LZ7 | 11.2 | 2900 | 70 à110 | 107-212 | 260 | 160 | 112 | 5 | 0.443 | 59.60 |
| LZ8 | 18 | 2500 | 80-130 | 132-252 | 300 | 190 | 128 | 6 | 0.908 | 94.67 |
| LZ9 | 25 | 2300 | 90-150 | 132-252 | 335 | 220 | 150 | 7 | 1.733 | 13.8 |
| LZ10 | 31.5 | 2100 | 100-170 | 167-302 | 355 | 245 | 152 | 8 | 2.422 | 169,3 |
| LZ11 | 40 | 2000 | 110-180 | 167-302 | 380 | 260 | 172 | 8 | 3.369 | 203,1 |
| LZ12 | 63 | 1700 | 130-200 | 202-352 | 445 | 290 | 182 | 8 | 6.524 | 296,6 |
| LZ13 | 100 | 1500 | 150-240 | 202-410 | 515 | 345 | 218 | 8 | 14.19 | 469.2 |
| LZ14 | 125 | 1400 | 170-260 | 242-410 | 560 | 390 | 218 | 8 | 21.67 | 621.7 |
| LZ15 | 160 | 1300 | 190-300 | 282-470 | 590 | 420 | 240 | 10 | 29.52 | 730.5 |
| LZ16 | 250 | 1000 | 220-340 | 282-550 | 695 | 490 | 265 | 10 | 62.47 | 1144 |
| LZ17 | 355 | 950 | 240-380 | 330-550 | 770 | 550 | 285 | 10 | 106,0 | 1557 |
| LZ18 | 450 | 850 | 250-420 | 330-650 | 860 | 605 | 300 | 13 | 175.4 | 2062 |
| LZ19 | 630 | 750 | 280-450 | 380-650 | 970 | 695 | 322 | 14 | 323,2 | 3068 |
| LZ20 | 1120 | 650 | 320-500 | 380-650 | 1160 | 800 | 355 | 15 | 669.4 | 4715 |
| LZ21 | 1800 | 530 | 380-630 | 450-800 | 1440 | 1020 | 360 | 18 | 1880 | 8699 |
| LZ22 | 2240 | 500 | 420-750 | 540-800 | 1520 | 1100 | 405 | 19 | 2596 | 9437 |
| LZ23 | 2800 | 460 | 480-850 | 540-880 | 1640 | 1240 | 440 | 20 | 3982 | 12095 |
Contactez nous pour plus de détails, modifications et variations.
